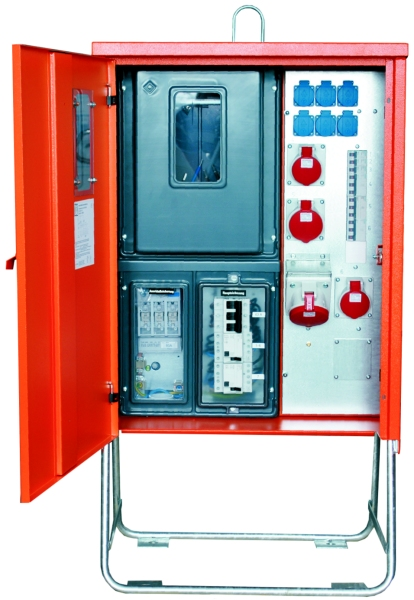

Aansluitverdeler AV63.2/22-6, FI, volgens DIN VDE 0100-704

Vergelijkbare afbeelding

Productnummer: 1590

Fabrikant: Steidele

Productinformatie "Aansluitverdeler AV63.2/22-6, FI, volgens DIN VDE 0100-704"

1 kabelinvoer M 63 met trekontlasting
1 aansluiting zekering als NH 00 lastscheidingsschakelaar 3-polig (gezekerd met 80 A), L1, L2, L3 met boutaansluiting M 8 of gesloten U-klemmen tot 35 qmm, N+PE met 2 U-klemmen tot 35 qmm
1 meterstand volgens DIN 43870/2, zonder meter
1 hoofdzekering als D/02-Neozed-zekeringlastscheider E18, 3/63A (gezekerd met 63A), afsluitbaar
1 RCD-schakelaar 63/4/0,03 A, allestroomgevoelig, type B, voor CEE-stopcontacten
1 RCD-schakelaar 40/4/0.03 A, type A, voor geaarde stopcontacten
2 CEE-contactdozen 5/32 A, 400 V, 2 automatische C 32 A, 3-polig
2 CEE-contactdozen 5/16 A, 400 V, 2 automatische C 16 A, 3-polig, voor geaarde contactdozen
6 Schuko-contactdozen 3/16 A, 230 V, 3 automaten C 16 A, 1-polig

Tiefe:	350 mm
Aantal geaarde contactdozen CEE 7/3 (Typ F):	6
Aantal stroomonderbrekers:	7
Aardlekschakelaar:	Overig
Andere installaties en/of lege ruimtes:	0
Beveiliging:	Overstroomschakelaar/D0-zekering
Breedte:	690 mm
CEE-contactdoos-16A:	2x16A5p400V
CEE-contactdoos-32A:	2x32A5p400V
CEE-contactdoos-63A:	Geen
CEE-contactdoos-125A:	Geen
Hantering:	Overig
Hoogte:	920 mm
IP-bescherming):	IP43
Kleur:	Overige
Materiaal van de behuizing:	staal
Uitvoering netaansluiting:	CEE 63 A
Voeding/aansluitmogelijkheid:	Aanbouwstekker

tekening
