Grondkabel

Voor het plaatsen van een kabel onder de grond heeft u een grondkabel nodig. Een grondkabel is beter bestendigd tegen weersinvloeden van buitenaf dan een normale installatiekabel. Daarnaast biedt een grondkabel ook betere beschermd tegen impact van buitenaf, omdat er een extra beveiligingslaag is toegevoegd aan de kabel. Kies daarom altijd voor een grondkabel als u van plan bent om een kabel in de grond te plaatsen.

Grondkabel

Categorieën

Grondkabel

Het verschil tussen een grondkabel en installatiekabel

In de basis mag je voor een kabel onder de grond alleen een grondkabel gebruiken. Het verschil tussen een grondkabel en installatiekabel is dat een grondkabel beter beschermd is tegen impact van buitenaf. Dit is belangrijk, omdat u geen kortsluiting wilt veroorzaken op het moment dat de kabel beschadigd raakt. De meest voorkomende grondkabels zijn de YMvK-as en de NYCWY kabels. Deze kabels mogen in Nederland worden gebruikt als grondkabel.

Kiezen tussen de NYCWY en YMvK-as grondkabel

De NYCWY en YMvK-as mogen beide worden gebruikt in Nederland. Deze kabels doen in de basis exact hetzelfde, maar hebben wel kleine verschillen. De verschillen tussen de NYCWY en YMvK-as grondkabel zijn:

  • De prijzen voor de NYCWY grondkabel zijn (vaak) voordeliger dan die van de YMvK-as
  • De YMvK-as maakt gebruik van een ijzeren mantel met aardlitze, de NYCWY maakt alleen gebruik van koperen draden om de binnenkabel heen
  • Beide kabels kunnen worden gebruikt voor onder de grond
  • Zowel de NYCWY als YMvK-as grondkabel zijn beschikbaar in verschillende diktes, afhankelijk van het vermogen dat door de kabel heen moet

Hoe is een grondkabel opgebouwd

De NYCWY en YMvK-as kabel zijn beide op verschillende manieren opgebouwd. We kijken naar de volgende voorbeelden om een beeld te krijgen van de opbouw:

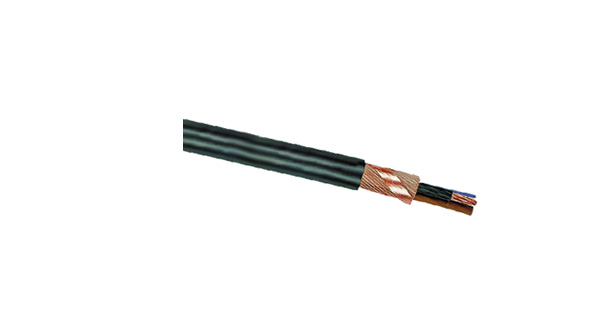

Opbouw NYCWY grondkabel

Voorbeeld: NYCWY 4x120 / 70

  • N: standaard kabel volgens VDE norm
  • Y: kernisolatie van PVC
  • CW: afgeschermde concentrische geleider, toegepast in golven (niet vertinde koperen aders)
  • Y: buitenmantel van PVC
  • 4: aantal aders
  • X: keer (in dit geval 4 aders keer 120 mm²)
  • 120/70: aderdoorsnede in mm², hier 120 mm² met een PE-mantel van 70 mm²

Opbouw YMvK-as grondkabel

Voorbeeld: YMvK-as 2x2mm²

  • YMvK: het type kabel dat wordt gebruikt
  • as: aardlitze aanwezig (de aarding van de grondkabel)
  • 2: het aantal aders die aanwezig zijn (de aardlitze is de aardingsdraad, deze wordt niet meegeteld)
  • 2mm²: de dikte van de individuele aders (belangrijk voor het vermogen dat door de kabel heengaat)

De dikte van de grondkabel is van belang

Net zoals installatiedraad, is het bij een grondkabel van belang dat de dikte van de aders voldoende zijn. Hoe dikker de aders zijn, hoe meer vermogen er veilig door de grondkabel heen kan. De dikte van de aders wordt aangegeven in mm². Weet u niet zeker of de grondkabel geschikt is voor uw installatie? Neem dan contact met ons op.
