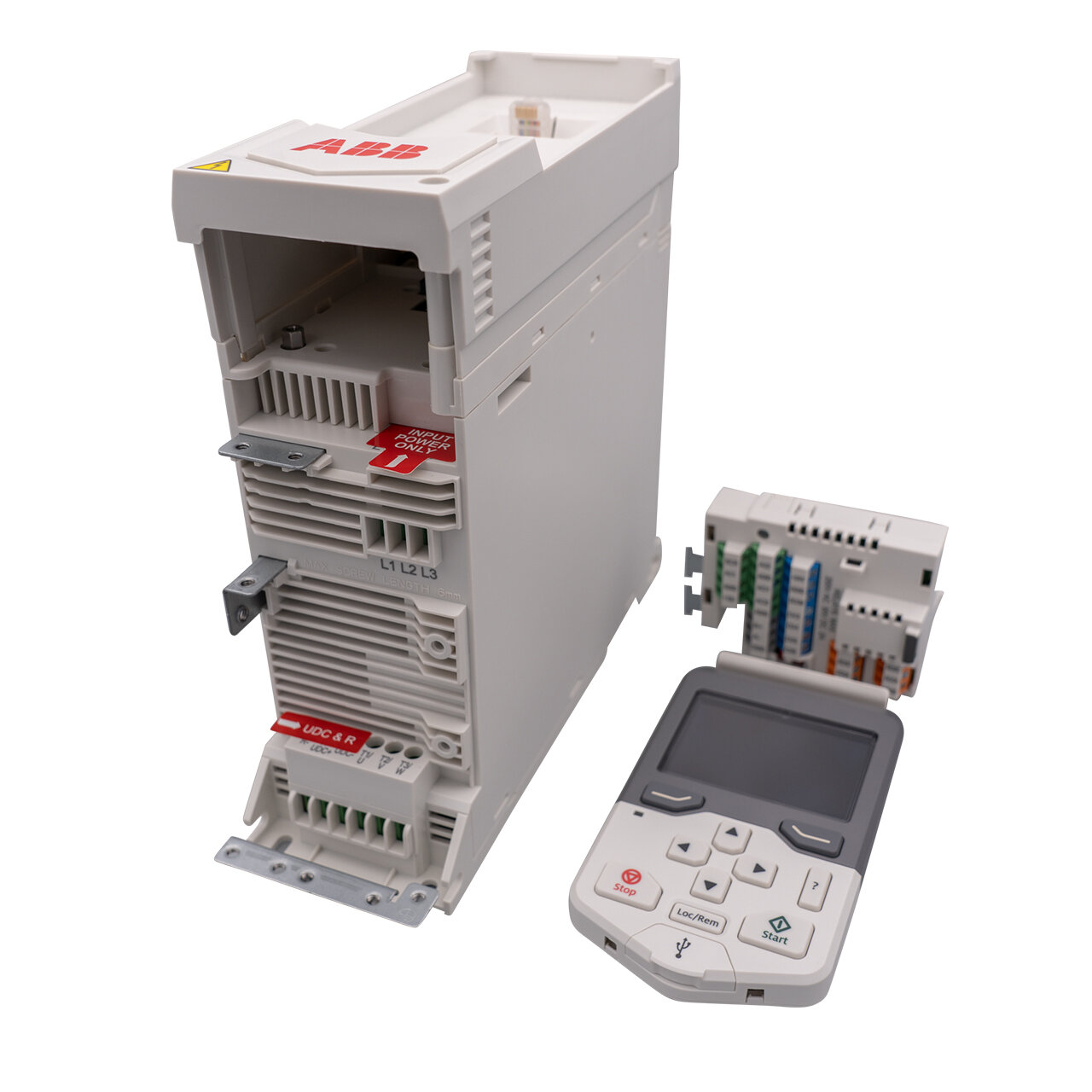

Frequentieomvormer ACS480-04-09A5-4 / Pn 4kW / In 9,4A / IP20 / MET COMFORT PANEL

Fabrikant informatie

Busch-Jäger Elektro GmbH
Freisenbergstraße 2, 58513 Lüdenscheid, DE
[email protected]

Veiligheidsinstructies en waarschuwingen

Frequentieregelaars zijn apparaten die de snelheid en het koppel van elektromotoren regelen door netstroom om te zetten in variabele spannings- en frequentiewaarden. Ze worden veel gebruikt in industriële en commerciële toepassingen. Hun correcte selectie, installatie en onderhoud zijn essentieel om de veiligheid en betrouwbaarheid van het systeem te garanderen. Hieronder vindt u de belangrijkste waarschuwingen en veiligheidsinstructies:

Algemene informatie

• Normen en voorschriften:
• Frequentieomvormers moeten voldoen aan de normen DIN EN 61800-3 en DIN EN 61800-5-1 en aan de geldende VDE-voorschriften.
• Professionele installatie:
• De installatie mag alleen worden uitgevoerd door gekwalificeerd vakpersoneel.
• Toepassingsgebieden:
• Regeling van draaistroommotoren, pompen, transportbanden, ventilatiesystemen en in de gebouwentechniek.

De juiste frequentieregelaar selecteren

• Gevaren en opmerkingen:
• Vermogensbereik:
• De frequentieregelaar moet geschikt zijn voor het nominale vermogen en de nominale stroom van de motor.
• Spanningsbereik:
• Het apparaat moet overeenkomen met de netspanning en de spanning van de motor (bijv. 230 V, 400 V).
• Radio-ontstoring:
• Gebruik in EMC-gevoelige omgevingen apparaten met een geïntegreerd of extern EMC-filter.
• Frequentiebereik:
• Zorg ervoor dat de omvormer het vereiste snelheidsbereik van de motor ondersteunt.
• Type constructie:
• Selecteer het juiste type bescherming (bijv. IP20 voor binnenomgevingen, IP54 of hoger voor ruwe omgevingen).

Installatie en aansluiting

• Gevaren en opmerkingen:
• Zorg ervoor dat het systeem spanningsloos is:
• Controleer voor de installatie of het systeem spanningsloos is en beveilig het tegen opnieuw inschakelen.
• Mechanische bevestiging:
• De frequentieomvormer moet trillingsbestendig en mechanisch stabiel worden gemonteerd.
• Kabelverbindingen:
• Sluit de motor- en netaansluitingen aan volgens de instructies van de fabrikant. PE-aansluiting (randaarde) is verplicht.
• Kabelafscherming:
• Gebruik afscherming voor de motorkabels om interferentie te minimaliseren en te voldoen aan de EMC-voorschriften.
• Voedingskabels controleren:
• Zorg ervoor dat de voedingskabels bestand zijn tegen de stroombelastingen en spanningen van de frequentieregelaar.

Inbedrijfstelling

• Gevaren en opmerkingen:
• Eerste instellingen:
• Stel de parameters van de frequentieregelaar (bijv. nominale stroom, frequentiebereik, integratortijd) correct in voor de motor en de toepassing.
• Beveiligingsmechanismen activeren:
• Activeer de overbelastingsbeveiliging, thermische beveiliging en motorbeveiligingsfuncties in de frequentieregelaar.
• Isolatietest:
• Voer een isolatietest uit op de motor om te controleren of er geen aardfouten of kortsluitingen zijn.
• Testdraaien:
• Start de motor op lage snelheid en controleer op geluid, trillingen en snelheidsafwijkingen.

Werking en veiligheid

• Gevaren en opmerkingen:
• Hoogfrequente spanningen:
• Frequentieregelaars genereren hoogfrequente spanningen die isolatiematerialen kunnen belasten. De motor moet geschikt zijn voor gebruik met frequentieregelaars.
• Netspanning:
• In de frequentieregelaar kunnen spanningen aanwezig zijn, zelfs als de motor is uitgeschakeld. Wacht altijd tot de condensatoren ontladen zijn.
• Bewaking van de parameters:
• Controleer regelmatig de temperaturen van de omvormer, de netspanning en de belastingsstromen.
• Zorg voor koeling:
• De frequentieregelaar mag niet oververhit raken. Zorg voor voldoende ventilatie of koeling.

Onderhoud en reparatie

• Gevaren en opmerkingen:
• Regelmatige controle:
• Controleer de frequentieomvormer regelmatig op vuil, losse contacten en mechanische schade.
• Reinig de ventilator en het filter:
• Reinig de ventilator en het luchtfilter regelmatig om oververhitting te voorkomen.
• Aarding controleren:
• Controleer regelmatig of de aardverbindingen goed vastzitten om storingen en gevaren door reststromen te voorkomen.
• Vervang defecte onderdelen:
• Defecte frequentieregelaars mogen alleen worden gerepareerd of vervangen door gekwalificeerd personeel.

Arbeidsveiligheid

• Beschermende kleding:
• Draag isolerende handschoenen en een veiligheidsbril, vooral bij werkzaamheden onder spanning.
• Gereedschap:
• Gebruik alleen geïsoleerd gereedschap dat geschikt is voor het werken aan frequentieregelaars.
• Gevaar door energieterugkoppeling:
• Frequentieregelaars kunnen energie van de motor terugvoeren naar het lichtnet. Controleer regeneratieve beveiliging en geschikte remweerstanden.

Aanvullende informatie

• Software-updates:
• Werk de besturingssoftware van de frequentieregelaar regelmatig bij om de nieuwste functies en veiligheidsinstellingen te gebruiken.
• EMC-beschermingsmaatregelen:
• Zorg in gevoelige omgevingen voor extra ontstoringsmaatregelen (bijv. ferrietkernen, filters).
• Documentatie:
• Documenteer de installatie, configuratie en testlogboeken, vooral in commerciële of industriële installaties.

Speciale toepassingsgebieden

• Industrie:
• Besturing van productiesystemen, transportbanden en pompen.
• Commercieel:
• Energiebesparing en belastingsregeling voor airconditioning- en ventilatiesystemen.
• Fotovoltaïek en energie:
• Werking van frequentieregelaars en motoren met variabele snelheid in hernieuwbare energiebronnen.
• Een correct gekozen, geïnstalleerde en onderhouden frequentieregelaar zorgt voor een veilige en efficiënte regeling van elektromotoren. Regelmatige inspecties, een schone werking en naleving van de veiligheidsvoorschriften minimaliseren de risico's en maximaliseren de levensduur van het systeem.
