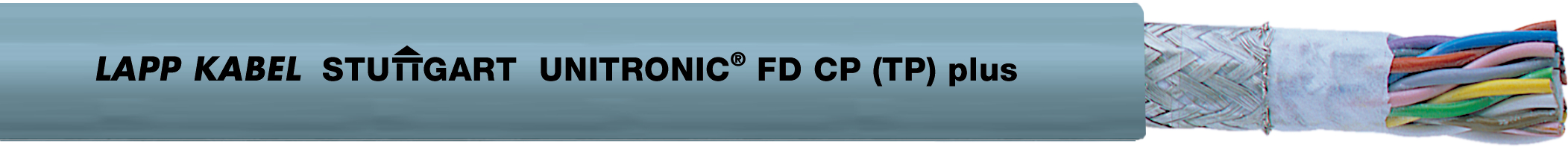

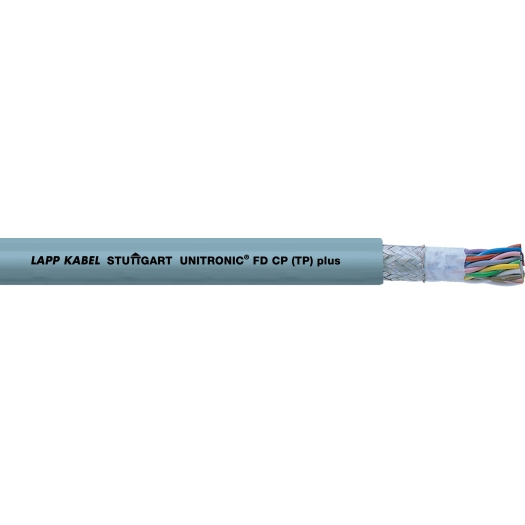

UNITRONIC FD CP (TP) plus 10X2X0,34

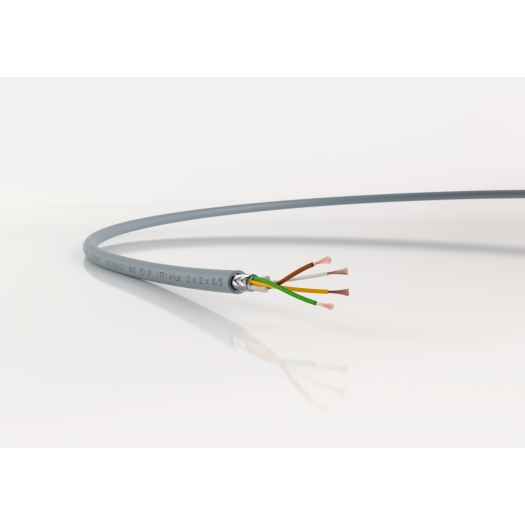

Vergelijkbare afbeelding
Log in om uw prijzen te bekijken en bestelling te plaatsen.
Log in
Productnummer:
0030934
Fabrikant:
U.I. Lapp GmbH
EAN:
4044773018530
Productinformatie "UNITRONIC FD CP (TP) plus 10X2X0,34"
Gebruik in sleepkettingen - bij horizontale installatie Reistijden tot 100 m, Gebruik in meet-, regel- en besturingscircuits, Lineaire robots, Automatische hanteringsmachines, Geschikt voor torsietoepassingen die typisch zijn voor de loop van windturbines (WKA), Bij gebruik in sleepkettingen: Raadpleeg installatierichtlijn Tabel T3, Breed temperatuurbereik voor gebruik in klimatologisch veeleisende omgevingen, In VS binnen industriële machines, volgens NFPA 79, 2015 ed, 12.9.2 (Uitzondering 3 onder 12.9.2: Tot 1 mm² en 16 AWG), Ontkoppeling van circuits door TP-constructie (overspraak- en overspraakeffecten), UL AWM nominale spanning 1000V met intern beschermde bedrading maakt interne routering mogelijk direct naast aansluitdraden met toegepaste UL nominale spanning 1kV, fijnste gestrande blanke koperdraden, kernisolatie op basis van polyolefine paar-omkeerfilter (TP) constructie, vlieswikkeling, gevlochten koper, vertind, buitenmantel van PUR speciale samenstelling buitenmantel kleur: grijs (RAL 7001), cULus CMX (Communications Cable listing) volgens UL 444 en volgens CSA C22.2 No. 214, gecertificeerd door UL (UL-bestandsnr. van U.I. Lapp GmbH: E236660), cULus AWM/erkende certificering (door UL/ UL-bestandsnr. van U.I. Lapp GmbH: E63634): UL AWM Style 21576 volgens UL 758 en AWM A/B I/II volgens CSA C22.2 No. 210-11, beoordeeld op 10 miljoen wisselende buigcycli en horizontale verplaatsing tot 100 meter, halogeenvrij, lage capaciteit en flexibel bij lage temperaturen tot -40°C, oppervlak met lage wrijvingscoëfficiënt, bestand tegen hydrolyse en microben, oliebestendig, vlamvertragend: IEC 60332-1-2, VW-1 volgens UL 1581, FT2 (horizontale vlamtest), PUR buitenmantel, snijvast en kerfvast, bestand tegen minerale oliën en tegen schuren bij gebruik met sleepkettingen,
| Aantal aders: | 20 |
|---|---|
| Adercodering: | Kleur |
| Aderisolatie: | polyolefinen |
| Afscherming collectief: | vlecht |
| Afscherming groepen: | zonder |
| Brandvertraging: | nach IEC/EN 60332-1-2 |
| Buitendiameter circa: | 14,5 mm |
| Getwist: | paren |
| Mantelkleur: | Grijs |
| Mantelmateriaal: | Polyurethaan (PUR) |
| Nominale geleiderdoorsnede: | 0,34 mm² |
| Samenstelling geleider: | Klasse 6 = fijnaderig |
Fabrikant informatie
U.I. Lapp GmbH
Schulze-Delitzsch-Str. 25, 70565 Stuttgart, DE
[email protected]
Veiligheidsinstructies en waarschuwingen
De installatie van kabels en draden is een belangrijk onderdeel van de elektrische installatie, maar er zijn risico's aan verbonden die zowel de veiligheid van de installatie als de veiligheid van de installateur beïnvloeden. Hier volgen de belangrijkste waarschuwingen en veiligheidsinstructies:
Planning en voorbereiding
- Vereiste deskundigheid: Elektrische installaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Onvoldoende kennis kan leiden tot kortsluiting, brandgevaar of persoonlijk letsel.
- Materiaalkeuze: Gebruik alleen geteste en gestandaardiseerde kabels en leidingen. Zorg voor de juiste doorsnede-afmetingen en materiaallabels.
- Neem de bouwvoorschriften in acht: Neem de geldende DIN-normen (bijv. DIN VDE 0100) en plaatselijke voorschriften in acht.
Vermijd werken onder spanning
- Controleer de afwezigheid van spanning: Controleer voor aanvang van de werkzaamheden of alle betrokken stroomkringen spanningsvrij zijn met behulp van een tweepolige spanningstester.
- Uitschakelen en beveiligen: Schakel het betreffende circuit uit en beveilig het tegen opnieuw inschakelen.
Mechanische belastingen
- Treksterkte: Kabels en leidingen mogen niet overmatig worden getrokken of gebogen. Neem de minimale buigradius in acht die is opgegeven in de technische gegevens van de fabrikant.
- Bescherming tegen beschadiging: Installeer kabels niet op plaatsen waar ze beschadigd kunnen worden door mechanische belastingen zonder extra bescherming (bijv. kabelbeschermingsbuizen).
Isolatie en brandbeveiliging
- Beschadigde isolatie vermijden: Kabels met beschadigde isolatie mogen niet worden gebruikt omdat dit kan leiden tot kortsluiting of elektrische schokken.
- Brandbeveiligingsmaatregelen: Let op de brandbeveiligingsclassificatie van de kabels en de naleving van brandbeveiligingsmaatregelen, vooral in vluchtroutes en openbare gebouwen.
Aansluiting en verbinding
- Geschikte verbindingstechnieken: Gebruik geschikte klemmen of connectoren om veilige en permanente verbindingen te maken.
- Etikettering en toewijzing: Zorg ervoor dat alle kabels duidelijk gelabeld zijn om verwarring te voorkomen.
Gevaar door elektrische stromen
- Aarding: Zorg ervoor dat beschermende geleiders correct zijn aangesloten.
- Aardlekbeveiliging: Het gebruik van een aardlekschakelaar (RCD) verhoogt de veiligheid tegen elektrische ongevallen.
Werkomgeving
- Vermijd vocht en water: Leg geen ongeschikte kabels in vochtige omgevingen. Gebruik kabels met de juiste beschermingsklasse (bijv. IP44 of hoger).
- Gevaarlijke stoffen: Vermijd contact met giftige stoffen die kunnen vrijkomen tijdens de installatie, bijvoorbeeld uit oude isolatie.
Testen en inbedrijfstelling
- Functietest: Na voltooiing van de installatie moeten alle leidingen worden getest op goede werking.
- Documentatie: Documenteer de installatie en alle uitgevoerde tests.
- Opmerking: Raadpleeg in geval van twijfel of onzekerheid altijd een gekwalificeerde elektricien. Een verkeerde elektrische installatie kan levensgevaarlijk zijn!
