Wisselstroommeter MID

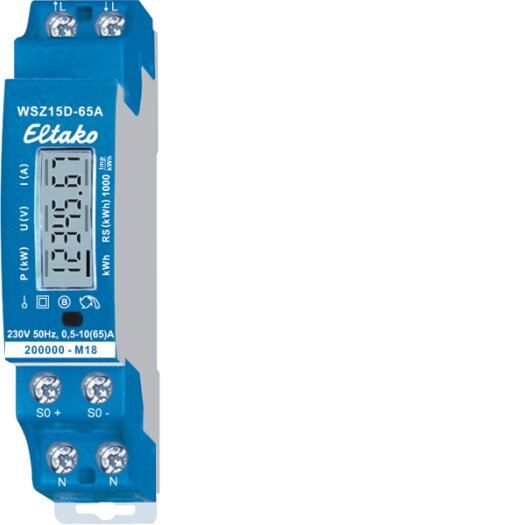

Vergelijkbare afbeelding

Productnummer: 28065615

Fabrikant: Eltako

EAN: 4010312501696

Productinformatie "Wisselstroommeter MID"

Alleen geijkte meters zijn toegestaan voor elektriciteitsrekening volgens paragraaf 25 van de Duitse ijkwet. Niet-naleving is een administratieve overtreding volgens paragraaf 19. Maximale stroom 65A, stand-by verlies slechts 0,4 Watt. Modulair apparaat voor montage op DIN-EN 60715 TH35 rail. 1 verdelingseenheid = 18mm breed, 58mm diep. Nauwkeurigheidsklasse B (1%). Met S0-interface. Deze AC-meter meet de actieve energie op basis van de stroom die loopt tussen de ingang en de uitgang. Het eigenverbruik van slechts maximaal 0,4 Watt actief vermogen wordt niet gemeten en niet weergegeven. Er kan 1 buitengeleider met een stroom van maximaal 65A worden aangesloten. De startstroom is 4OmA. Als er een belasting van meer dan 50% te verwachten is, moet er een ventilatieafstand van 1/2 steekeenheid worden aangehouden ten opzichte van eenheden die ernaast zijn gemonteerd. Gebruik indien nodig het afstandsstuk DS12. Twee N-aansluitingen voor een veilige bedrading van meerdere meters. Het 7-segments LC-display kan binnen twee weken tweemaal worden afgelezen, zelfs zonder voeding. Druk hiervoor op de toets. Onder het display bevindt zich een toets waarmee je door het menu kunt scrollen volgens de gebruiksaanwijzing. Eerst gaat de achtergrondverlichting aan. Vervolgens kan de totale actieve energie, de actieve energie van het resettable opslagvat en de momentane waarden van actief vermogen, spanning en stroom worden weergegeven. Het opgenomen vermogen wordt aangegeven door een balk die 1000 keer knippert per kWh op het display. Foutmelding: Bij een aansluitfout knippert de achtergrondverlichting van het display.

Aantal posities totaal (telwerk):	7
Energiesoort:	actieve kracht
Geschikt voor:	Relatie
Goedkeuring:	Meetinstrumenten richtlijn
IP-bescherming):	IP20
Impulstype:	S0
Maximale stroom (Imax):	65 A
Model:	directe meting
Module breedte:	1
Montage type:	REG
Nominale stroom (In):	10 A
Pooltype:	1-fase
Pulsuitgang:	optisch
Tariefuitvoering:	enkel tarief
Type indicatie:	digitaal
Type meter:	elektronisch
Uitvoering van de interface:	Anders
nauwkeurigheidsklasse:	B

Fabrikant informatie

ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
[email protected]
